Настенные часы из дерева стиле greene & greene своими руками
  • Фото: Настенные часы из дерева стиле greene & greene своими руками

Начните с боковых стенок

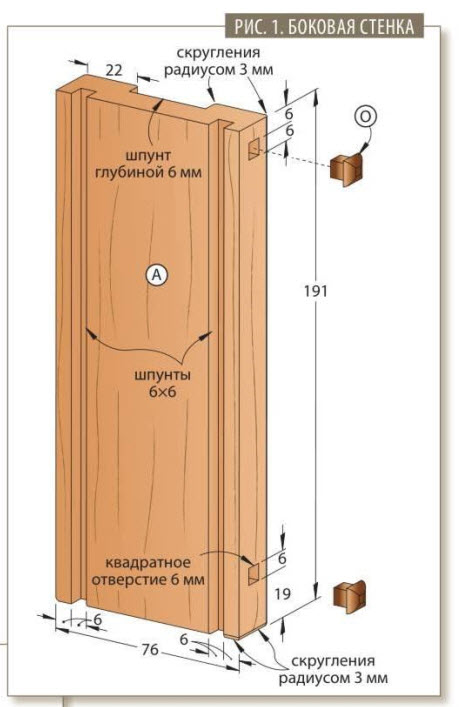

1. Выпилите боковые стенки А. Установив в пильный станок наборный пазовый диск толщиной 6 мм, выпилите на внутренней стороне каждой стенки два шпунта (рис. 1). Не меняя вылет диска, передвиньте продольный (параллельный) упор, чтобы сделать на внешней стороне шпунт шириной 32 мм, проходящий по центру (фото А). Сделайте два прохода, формирующих края шпунта, а затем удалите материал в середине, последовательно сдвигая продольный упор. Затем выровняйте дно и стенки шпунта (фото В).

2016-11-29_12-18-07

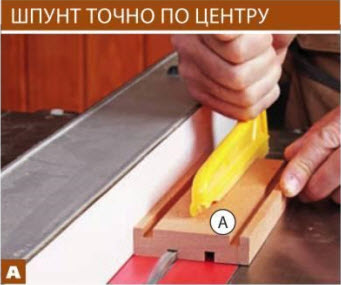

Делая широкий шпунт в боковых стенках А, расположите продольный упор на расстоянии 22 мм от диска, сделайте проход, разверните деталь концами на 180° и сделайте второй проход.

2016-11-29_12-18-21

Чтобы удалить на дне шпунта следы диска, наклейте наждачную бумагу на обрезок и сделайте несколько движений.

2. Отфрезеруйте на боковых стенках А скругления радиусом 3 мм в указанных местах (рис. 1). На рёбрах широкого шпунта сделайте скругления с помощью наждачной бумаги, так как небольшая глубина шпунта не позволяет применить фрезу.

2016-11-29_12-18-28

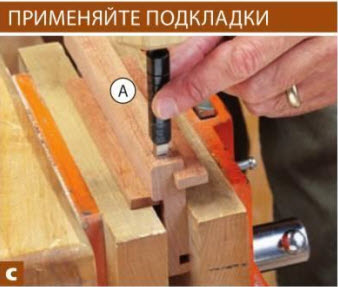

Чтобы не повредить боковые стенки А при работе с квадратным пробойником, вставьте в шпунты обрезки подходящей толщины, обеспечив дополнительную поддержку.

3. Чтобы сделать квадратные отверстия для вставок-кнопок О (рис. 1), используйте долбёжный станок или 6-миллиметровый квадратный пробойник. Если вы пользуетесь пробойником, сначала сделайте 5-миллиметровым сверлом с центральным острием отверстие глубиной 6 мм. Вынув сверло из патрона дрели, снова вставьте его в отверстие. Наденьте пробойник на сверло и с помощью киянки утопите его в материал на глубину 6 мм (фото С).




Краткий совет! Чтобы квадратное отверстие не получилось слишком глубоким, отметьте глубину маркером на рабочей чисти пробойника.

2016-11-29_12-20-21 2016-11-29_12-20-422016-11-29_12-20-31 2016-11-29_12-20-50

Теперь сделайте рамки

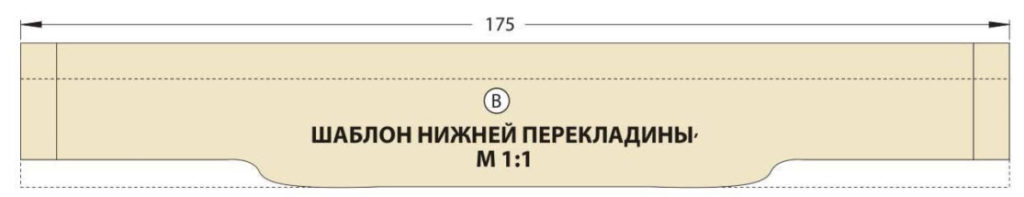

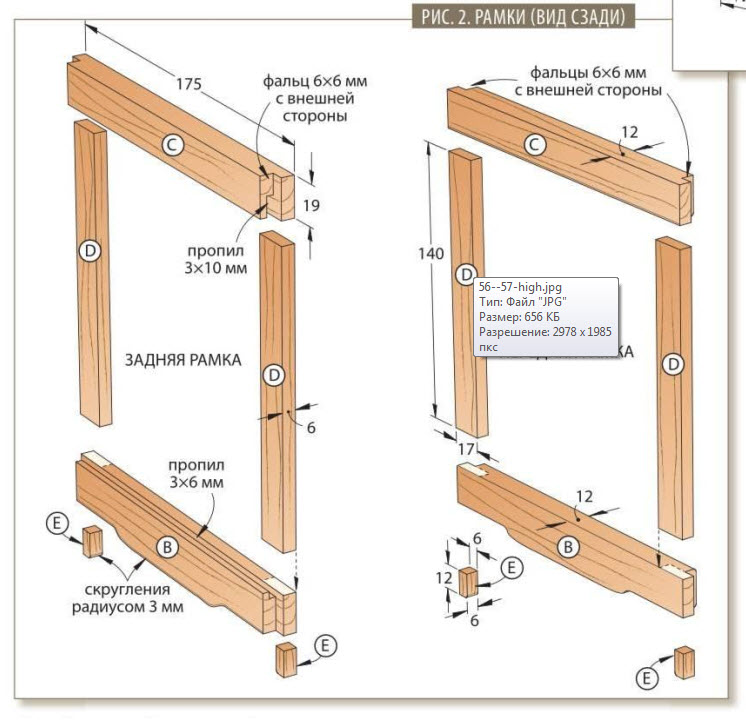

1. Из 12-миллиметрового материала выпилите верхние и нижние перекладины В, С указанных размеров и сделайте 6-миллиметровые фальцы на их концах (рис. 2). Аэрозольным клеем прикрепите бумажную копию контурного шаблона к каждой нижней перекладине. Выпилив детали, отшлифуйте по форме и удалите шаблоны. Сделайте пропил сечением 3×6 мм в одной из нижних перекладин и пропил глубиной 10 мм в одной из верхних (рис. 2). Пометьте эти детали, чтобы собрать из них заднюю рамку. Отфрезеруйте 3-миллиметровые скругления вдоль нижней кромки задней нижней перекладины (рис. 2) и в указанных местах на обеих передних перекладинах (рис. 3).

2. Из 6-миллиметрового материала выпилите стойки D указанной длины и вкладыши Е с припуском около 13 мм по длине. Вставьте верхнюю перекладину С в 6-миллиметровый шпунт боковой стенки А, выровняв с верхним краем, затем добавьте стойку, нижнюю перекладину В и вкладыш (фото D). Опилите вкладыш до окончательной длины вровень с нижним торном боковой стенки. Проделайте то же самое с другой стенкой и деталями второй рамки. Когда все детали будут подогнаны, вклейте концы обеих перекладин, стойку и вкладыш в шпунт одной стенки. После просушки нанесите клей на свободные концы перекладин, оставшиеся стойки и вкладыши, вставьте их в шпунты второй стенки и зафиксируйте сборку.

2016-11-29_12-22-51

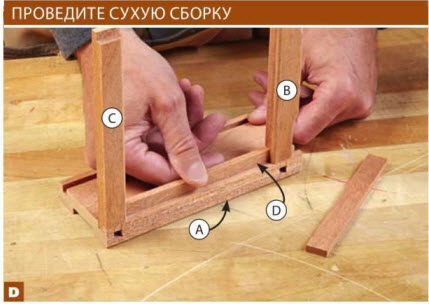

Убедитесь в точности изготовления всех деталей, вставив в шпунты стенок А перекладины В, С, стойки D и вкладыши Е.

2016-11-29_12-22-58

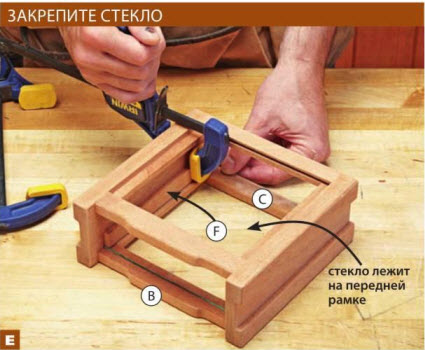

С помощью пары одноручных струбцин прижмите каждую треугольную бобышку F поверх стекла, выровняв с верхним краем корпуса.

3. Выпилите планки F. Положите корпус передней стороной на верстак и вставьте стекло, прижав его к задней стороне передней рамки В-D. Приклейте планки на место (фото Е) и удалите стекло.

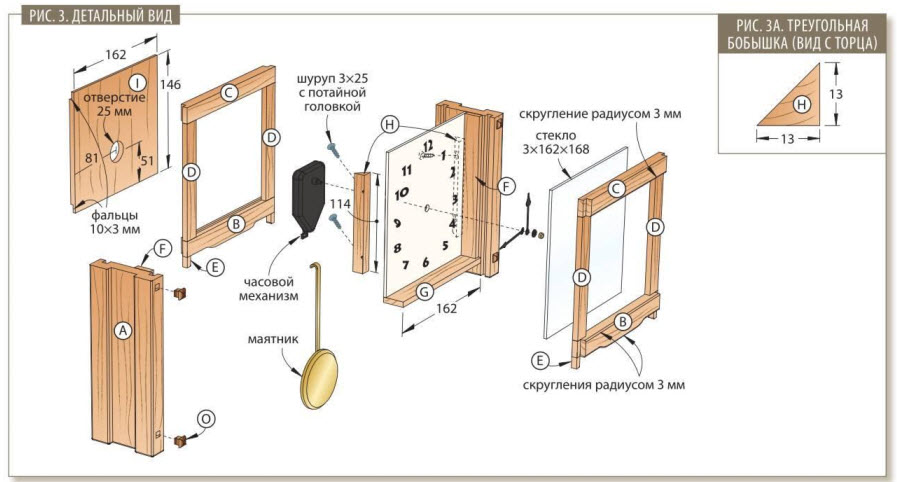

4. Выпилив дно G и бобышки Н треугольного сечения (рис. 3 и 3а), временно отложите их в сторону. Затем выпилите заднюю стенку I. Сделайте фальцы 10×3 мм вдоль торцов задней стенки и просверлите отверстие диаметром 25 мм в указанном месте. Отшлифуйте заднюю стенку наждачной бумагой.

2016-11-29_12-23-58 2016-11-29_12-24-05 2016-11-29_12-24-11

Соберите кронштейн

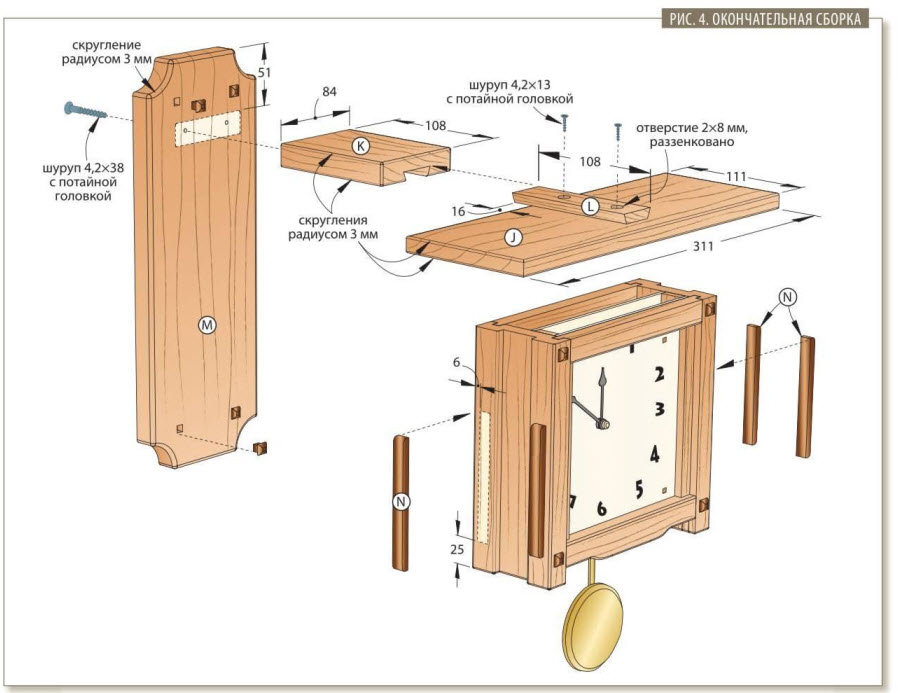

1. Выпилите крышку J и отфрезеруйте скругления радиусом 3 мм (рис. 4). Отшлифуйте крышку наждачной бумагой № 220 и положите на верстак лицевой стороной вниз. Нанесите клей на верхние кромки собранного корпуса А-F и приклейте корпус к крышке, выровняв по центру (фото F).

2016-11-29_12-24-42

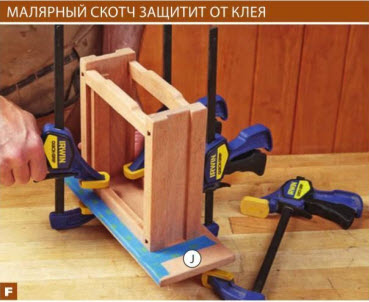

Перед тем как приклеить корпус A-F к крышке, наклейте вокруг него полоски малярного скотча, чтобы излишки клея не испачкали древесину.

2016-11-29_12-24-51

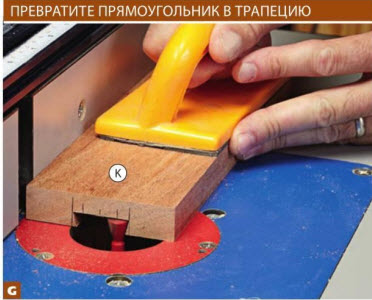

Удаляйте материал со стенок шпунта тонкими слоями за несколько проходов, передвигая продольный упор и постепенно приближаясь к указанной ширине.

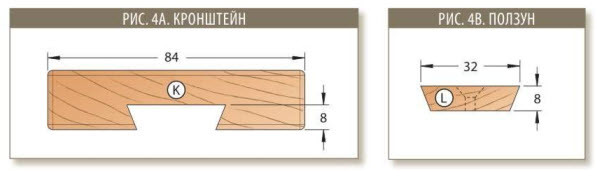

2. Выпилите заготовку размером 19x84x203 мм для кронштейна К. С помощью пазового диска выпилите по центру одной стороны заготовки шпунт шириной 19 и глубиной 8 мм. Затем, установив в фрезерный стол фрезу типа «ласточкин хвост» с углом 14°, настройте её вылет равным 8 мм и обработайте края шпунта, чтобы сечение стало трапециевидным (фото G). Сохраните настройки фрезы для следующей операции. Опилите заготовку до окончательной длины и отфрезеруйте 3-миллиметровые скругления в указанных местах (рис. 4).

2016-11-29_12-26-18

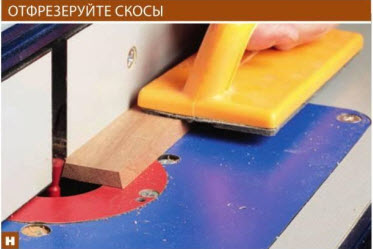

Для фрезерования скосов на кромках ползуна L настройте положение продольного упора так, чтобы фреза выступала лишь частично и не удаляла слишком много. Проверяйте результат, вставляя ползун в шпунт кронштейна К.

3. Из 8-миллиметровой дощечки выпилите заготовку размером 32×203 мм для клиновидного ползуна L. С помощью той же фрезы «ласточкин хвост» сформируйте на кромках заготовки скосы, подгоняя сечение ползуна к шпунту кронштейна К (фото Н). Отпилите от заготовки деталь указанной длины и прикрепите шурупами к крышке ), выровняв по центру, при этом ползун должен выступать сзади на 16 мм (рис. 4).

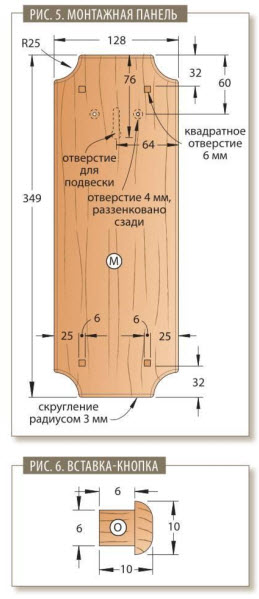

2016-11-29_12-25-514. Выпилите монтажную панель М. Разметьте, выпилите и отшлифуйте дуги на каждом из четырёх углов (рис. 5). Отфрезеруйте, где указано, скругления радиусом 3 мм. Затем сделайте квадратные отверстия в указанных местах таким же методом, как в боковых стенках. Установите в фрезерный стол фрезу для Т-образного паза, зафиксируйте упор на расстоянии 64 мм от оси фрезы и отфрезеруйте на задней стороне детали с отступом 76 мм от верхнего края углубление длиной 32 мм для подвески.

Финальная часть работы

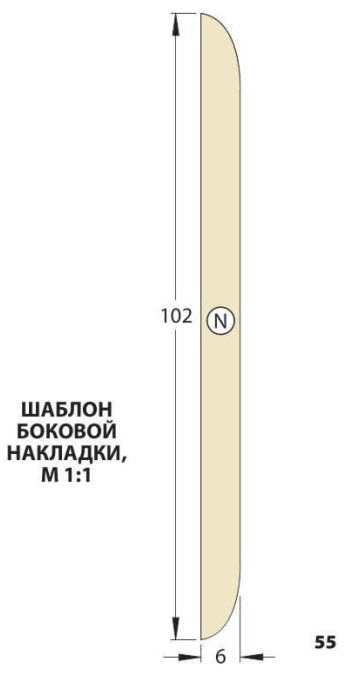

1. Отшлифуйте все детали наждачной бумагой № 220. Выпилите две заготовки размерами 6x10x305 мм для боковых накладок N. Прикрепите к кромке каждой заготовки бумажную копию шаблона, выпилите детали и отшлифуйте по форме. Смягчите острые рёбра с помощью наждачной бумаги.

Краткий совет! Для имитации эбеновой древесины окрасьте видимые поверхности накладок в черный цвет маркером с несмываемыми чернилами. Это проще, чем работать с морилкой, и текстура древесины останется видна.

Приклейте боковые накладки к стенкам А (рис. 4).

2. Выпилите заготовку размером 10x10x305 мм для вставок-кнопок О. Установите в пильный станок 6-миллиметровый пазовый диск, поднимите его до высоты 2 мм над столом и сформируйте на одном конце заготовки пробный шип длиной 6 мм, сделав проходы со всех четырёх сторон. Проверьте, как этот шип вставляется в одно из квадратных отверстий. Если он входит достаточно плотно, отпилите его, а затем закруглите торец заготовки с помощью наждачной бумаги (фото I, рис. 6). Опилите шёчки шипа (фото J) и отпилите вставку-кнопку от заготовки вручную. Сделайте таким способом восемь вставок и окрасьте их верхнюю часть маркером с несмываемыми чернилами, прежде чем вклеить в квадратные отверстия.

2016-11-29_12-26-24

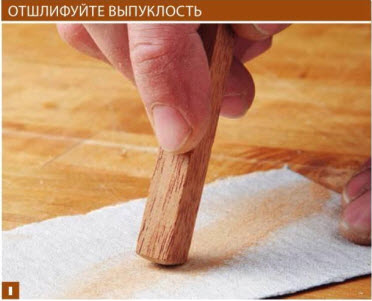

Слегка закруглите торец заготовки для вставок-кнопок О с помощью наждачной бумаги № 120. Шлифуйте все четыре ребра, чтобы выпуклость получилась правильной.

2016-11-29_12-26-30

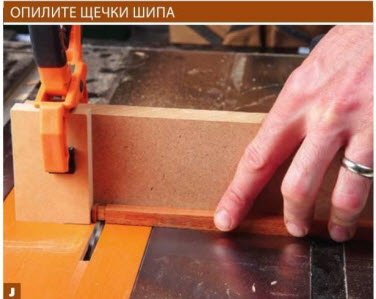

Прикрепите к накладке поперечного упора стопор на расстоянии 4 мм от диска. Сформируйте щечки на каждой грани заготовки для вставок-кнопок О.

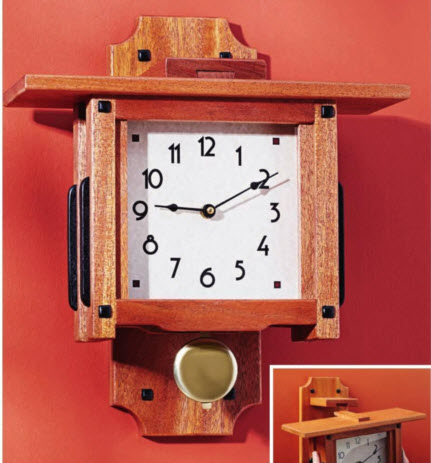

3. Наклейте малярный скотч на заднюю сторону нижней передней перекладины В, к которой будет приклеено дно G, и приступайте к отделке. Мы нанесли метолом распыления три слоя бесцветного шеллака с промежуточной шлифовкой наждачной бумагой № 320. Когда покрытие высохнет, вставьте стекло в зазор перед планками F. Закрепите на циферблате часовой механизм и стрелки, а затем вставьте эту сборку в корпус. Зафиксируйте циферблат треугольными бобышками Н, для крепления которых возьмите шурупы 3×25 мм. (Не применяйте клей, чтобы иметь возможность доступа к часовому механизму и стеклу в случае необходимости.) Приклейте на место дно. Повесьте часы на стену, и можете отдохнуть, гордясь своим мастерством.

2016-11-29_12-28-18

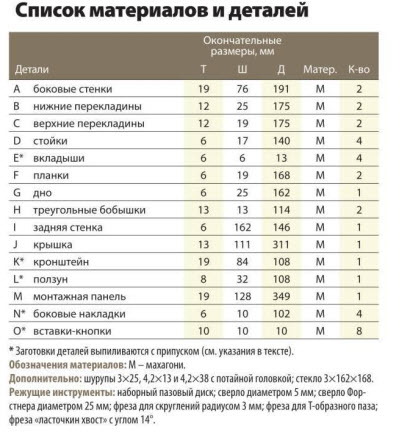

2016-11-29_12-26-37
