Игрушка «автокран» из дерева своими руками

  • admin
  • Комментариев нет
Игрушка
  • Фото: Игрушка «автокран» из дерева своими руками

Для изготовления некоторых деталей игрушки вам потребуются шаблоны, которые вы найдёте в конце этой статьи. Сделайте копии этих шаблонов и с помощью аэрозольного клея прикрепите их к заготовкам, выпилите и отшлифуйте вдоль линий контура, а затем просверлите отверстия в указанных местах. Удалите бумажные шаблоны, смочив их уайт-спиритом, и окончательно отшлифуйте детали наждачной бумагой № 220.

Начните с массивного шасси

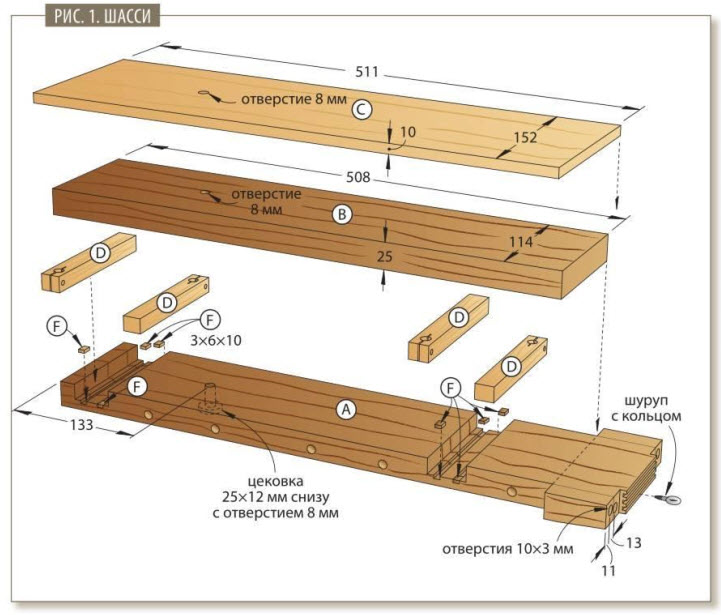

1. Выпилите из ореховой доски заготовку размером 25x160x575 мм для нижней детали шасси (А). Отпилите от каждой кромки заготовки полосу шириной 19 мм, пометьте, чтобы правильно ориентировать в дальнейшем, и отложите в сторону. Выпилите верхнюю деталь шасси В, настил С, выдвижные опоры D и стойки Е (рис. 1 и 3, «Список материалов»). Временно отложите эти детали в сторону.

2016-11-28_11-48-57

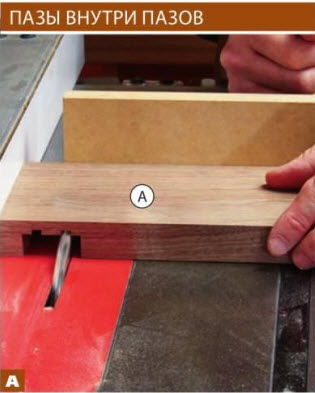

2. Установите в пильный станок пазовый диск толщиной 6 мм и настройте его вылет равным 16 мм. За несколько проходов выпилите поперёк нижней детали шасси А пазы шириной 38 мм (рис. 2). Затем поднимите диск до высоты 19 мм и сделайте внутри каждого широкого паза еще пару пазов шириной 6 мм (фото А).

2016-11-28_11-45-48

Продольный упор поможет точно расположить узкие пазы в нижней детали шасси А. Эти пазы служат направляющими, вдоль которых перемещаются выдвижные опоры.

2016-11-28_11-46-05

Сохранить пальцы целыми и добиться лучшего результата можно с помощью мелкозубой пилы и верстачной доски, отпиливая маленькие упоры F от длинной заготовки.

3. Подготовьте полоску размером 3x6x305 мм для упоров F. Отпилите упоры указанной длины (фото В) и вклейте их в узкие пазы нижней детали шасси А (фото С).




2016-11-28_11-46-12

Стальной линейкой или узким обрезком вдавите упоры F в шпунты. Отшлифуйте их вровень с внешними кромками нижней детали шасси А.

4. Сделайте на нижней детали шасси А снизу цековку 25×13 мм с 8-миллиметровым отверстием, а затем пять осевых отверстий диаметром 9 мм на каждой кромке (рис. 2). Обратите внимание: центры осевых отверстий расположены не посередине толщины нижней детали.

2016-11-28_11-49-23 2016-11-28_11-49-31

5. Возьмите отпиленные ранее полоски. От переднего конца каждой из них отпилите блок длиной 64 мм. Снова приклейте эти блоки к нижней летали А, выровняв с передним торцом. Когда клей высохнет, сделайте на переднем торце пропилы, имитирующие решётку (рис. 2). Затем выпилите на передних углах вырезы, как показано на фото D.

2016-11-28_11-50-25

Подложив снизу обрезок толщиной 25 мм, выпилите у переднего торца нижней детали шасси А вырезы 6×35 мм с обеих сторон.

6. Разметьте и отшлифуйте снизу 3-миллиметровый скос на нижней детали шасси А (рис. 2). Затем 10-миллиметровым сверлом сделайте спереди и сзади отверстия, имитирующие фары и габаритные фонари (рис. 1 и 2), одинаково расположенные на каждом торце.

7. Возьмите выпиленные ранее выдвижные опоры D. Просверлите в указанных местах отверстия и сделайте пропил по центру ленточной пилой (рис. 3). В глухие отверстия вклейте отрезки 6-миллиметрового шканта длиной 10 мм, которые должны выступать над поверхностью не более чем на 3 мм.

8. Вложите выдвижные опоры D в пазы нижней детали шасси А так, чтобы шканты входили в узкие пазы. Положите сверху, не приклеивая, верхнюю деталь шасси В и зафиксируйте сборку струбцинами. Убедитесь, что выдвижные опоры двигаются легко и плавно. Если необходимо, отшлифуйте их дополнительно. Примечание. Опоры не должны вставляться плотно, чтобы не застревать при изменении влажности. Завершив подгонку, склейте вместе обе детали шасси (фото Е). Когда клей высохнет, окончательно отшлифуйте шасси наждачной бумагой № 220.

2016-11-28_11-50-32

Экономно нанесите клей рядом с пазами, чтобы выдвижные опоры D не приклеились, к шасси и выровняйте детали.

9. Возьмите выпиленные стойки Е и отфрезеруйте 3-миллиметровые фаски вокруг верхних торцов (рис. 3). Просверлите в центре 10-миллиметровое отверстие и вклейте отрезок кленового шканта длиной 57 мм. Отложите стойки для просушки.

Переходим к кабине и моторному отсеку

2016-11-28_11-50-39

Измерьте свесы и убедитесь, что настил С одинаково выступает за кромки шасси В справа и слева. При этом он должен упираться в заднюю грань кабины G.

1. Склейте блочную заготовку для кабины G и опилите до размеров, указанных в «Списке материалов». Приклейте к одной грани бумажную копию шаблона кабины и выпилите деталь по контуру. Просверлите в указанном месте отверстия с обеих сторон. Примечание. Нет необходимости делить сквозное отверстие.

Сделайте фаски на всех рёбрах кабины, кроме нижних.

2. Приклейте кабину G к нижней детали шасси А, выровняв посередине ширины (рис. 4). Затем возьмите настил С и приклейте его к верхней детали шасси В (фото F). Когда клей высохнет, переверните сборку A-D/F/G и через отверстие нижней детали шасси просверлите сквозное отверстие диаметром 8 мм в верхней детали и настиле (рис. 1).

2016-11-28_11-53-05

3. Выпилите заготовку для моторного отсека Н. Опилите и отшлифуйте скос (рис. 4а), отфрезеруйте фаски и сделайте пропилы, имитирующие решётку. Окончательно отшлифуйте деталь и приклейте её к настилу С вплотную к кабине G.

4. Для ступенек I возьмите кленовую заготовку размером 16x54x305 мм. Выпилите в ней шпунты сечением 6×5 мм с 6-миллиметровыми промежутками (рис. 4b). Отпилите от заготовки две детали диной 25 мм. Временно прикрепите к шасси колёса с помощью деревянных осей. Приклейте ступеньки к обеим деталям шасси А, В вплотную к настилу С, выровняв посередине между двумя задними парами колёс.

5. Для изготовления опоры стрелы J возьмите заготовку размером 13x102x65 мм (рис. 4с). Выпилите паз шириной 52 мм с отступом 6 мм от одного из торцов. Теперь сделайте продольный распил, чтобы отделить от заготовки опору стрелы указанных размеров. Приклейте деталь к моторному отсеку Н (рис. 4).

Сделайте поворотную платформу

1. Выпилив платформу К (рис. 4d), опилите и отшлифуйте закругление по радиусу на заднем конце; просверлите в указанных местах отверстия, вставьте в них болты М8х75 с шайбой и зафиксируйте эпоксидным клеем.

2016-11-28_11-53-45

2016-11-28_11-54-02

Выровняйте противовес L на поворотной платформе К, прижав его к задней грани кабины N. Дважды проверьте его положение после затягивания струбцин.

2. Прикрепив к заготовкам копии соответствующих шаблонов, выпилите по форме противовес L, верхнюю плиту М и кабину крановщика N.

3. Приклейте кабину N к переднему углу платформы К (рис. 4). Затем приклейте противовес L к платформе (фото G). Когда клей схватится, приклейте к противовесу верхнюю плиту М, выровняв по центру относительно краёв и вровень с вырезом противовеса.



Изготовьте цилиндр стрелы

1. От кленовой заготовки размером 10x19x305 мм отпилите восемь проушин О и придайте им форму в соответствии с шаблоном. 1 Досверлите в каждой проушине отверстие диаметром 5 мм и отложите эти детали в сторону.

2. Чтобы сделать цилиндр Р, возьмите кленовую заготовку размером 16x19x203 мм.

Краткий совет! Имейте под рукой несколько заготовок таких же размеров для проверки настроек фрезерного стола и пильного станка. Установите в фрезерный стол 6-миллиметровую полукруглую фрезу так, чтобы она выступала на 3 мм над поверхностью стола. Отрегулируйте положение продольного упора, чтобы выровнять фрезу посередине узкой грани заготовки, и отфрезеруйте желобок па противоположных кромках (фото Н). Распилите заготовку вдоль на две половины и снова склейте, чтобы желобки, обращённые друг к другу, образовали цилиндрический канал (фото I).

2016-11-28_11-54-08

Сделав желобок на одной кромке, переверните заготовку цилиндра и, прижимая к упору той же гранью, отфрезеруйте желобок на второй кромке.

2016-11-28_11-54-17

Сжав струбцинами половинки цилиндра Р, проверьте их положение и удалите все излишки клея с помощью 6-миллиметрового шканта, натёртого воском.

2016-11-28_11-54-24

Для устойчивости оставьте на концах заготовки цилиндра Р короткие необработанные участки, фрезеруя скругления, чтобы цилиндр стал круглым.

3. Когда клей высохнет, отфрезеруйте скругления на всех четырех ребрах заготовки цилиндра (фото J). Отпилите концы заготовки, чтобы придать цилиндру Р окончательную длину 152 мм.

4. Так же, как делали проушины О, изготовьте в соответствии с шаблоном две детали шарнира Q для концов цилиндра. I Досверлите в указанном месте 5-миллиметровое отверстие, а также отверстие диаметром 6 мм в центре торца каждой детали. Подготовьте отрезки 6-миллиметрового шканта длиной 13 и 152 мм и вклейте их в отверстия на торцах деталей (рис. 5).

5. Выпилите основание стрелы R указанных размеров и окончательно отшлифуйте. Подготовьте два отрезка резьбовой шпильки М5 длиной 41 мм, расположите каждый шарнир цилиндра Q между двумя проушинами О и скрепите резьбовой шпилькой, добавив пару колпачковых гаек (рис. 5). Приклейте сборку O/Q с коротким шкантом к основанию стрелы.

2016-11-28_11-57-556. В соответствии с шаблоном выпилите боковины S по форме и просверлите в указанных местах отверстия. Приклейте боковины к кромкам основания R и убедитесь в прямоугольности  (рис. 7).

7. Когда клей высохнет, приклейте собранное основание O/Q/R/S к поворотной платформе К, расположив в вырезе противовеса L.

Крану нужна стрела

1. Выпилите боковые Т, V, X и верхние/нижние U, W, Y планки секций стрелы. Просверлите в боковых планках нижней и средней секций отверстия диаметром 25 и 19 мм и сделайте фаски на их краях (рис. 6), а в боковых планках верхней секции просверлите 10-миллиметровые отверстия. Сделайте цековку 10×3 мм на внутренней стороне только одной боковой планки для нижней секции и одной для средней секции (рис. 6). Затем просверлите в центре цековок отверстие диаметром 5 мм. Вклейте эпоксидным клеем в каждую цековку гайку М5. Краткий совет! Копчиком зубочистки или тонкого гвоздя аккуратно нанесите эпоксидный клей по периметру цековки и убедитесь, что он не попал в резьбу гайки и центральное отверстие.

2016-11-28_11-58-03

2. Выпилите торцевую заглушку Z, пока оставив оба её конца прямоугольными, и такую же проставку. Соберите нижнюю секцию стрелы (фото К, L). Выпилите проставки для сборки средней и верхней секций, но не приклеивайте их. Просверлите в нижней секции T/U/Z 6-миллиметровое отверстие (рис. 6).

2016-11-28_11-59-09

Приклейте заглушку Z между боковыми деталями Т, выровняв с кромками и торцом. Убедитесь, что цековка с вклеенной гайкой расположена на другом конце секции. Когда клей схватится, приклейте на место верхнюю и нижнюю планки U, выравнивая с помощью проставки расстояние между боковыми деталями.

3. После тщательной просушки проведите пробную сборку стрелы, вставив секцию X/Y внутрь V/W, a V/W — в T/U/Z. Каждая из них должна легко выдвигаться, не застревая. Если требуется, дополнительно отшлифуйте или острогайте поверхности, а затем отшлифуйте секции стрелы окончательно.

4. Возьмите шарнир цилиндра с длинным шкантом и приклейте к нижней секции стрелы T/U/Z (фото М). Ленточной пилой опилите закругление на нижнем конце нижней секции и верхнем конце верхней секции X/Y (рис. 6). С помощью пильного станка сделайте посередине верхнего конца верхней секции пропил глубиной 6 мм для шнура (рис. 7). 11риклейте на место четыре оставшиеся проушины О, выровняв их посередине ширины каждой секции стрелы.

2016-11-28_11-59-16

Нанесите клей на проушины О и приклейте их к нижней планке U нижней секции на расстоянии 184 мм от верхнего торца, выровняв посередине ширины.

5. Вставьте закрытый нижний конец нижней секции O/T/U/Z между боковинами основания S и вдвиньте длинный шкант в канал цилиндра Р. Зафиксируйте нижнюю секцию болтом М6*75 и самоконтрящейся гайкой (рис. 7).

2016-11-28_12-00-37

6. От 16-миллиметрового деревянного стержня-шканта отпилите три отрезка длиной 10 мм. Просверлите в одном из них 6-миллиметровое отверстие глубиной 5 мм, вклейте шкант длиной 86 мм и отложите в сторону для последующей сборки ворота подъемного механизма. Из двух оставшихся отрезков сделайте маховички, просверлив в центре каждого 5-миллиметровое отверстие глубиной 6 мм и вклеив эпоксидным клеем отрезок резьбовой шпильки М5 длиной 16 мм (рис. 7а). Когда клей затвердеет, вверните эти шпильки в гайки, закреплённые в нижней и средней секциях стрелы. После окончательной сборки с помощью этих маховичков можно фиксировать среднюю и верхнюю секции стрелы O/V/W, O/X/Y в нужном положении.

Соберите подъёмный механизм

1. По шаблону выпилите кривошип АА и отшлифуйте. Просверлите глухие отверстия на противоположных сторонах детали. Вклейте в одно из отверстий шкант длиной 35 мм (рис. 7).

2. Для сборки подъёмного механизма возьмите маховичок-ворот, сделанный в шаге 6 предыдущего раздела, и вставьте в отверстие боковины S (рис. 7). Наденьте пружину диаметром 10 мм, деревянную катушку 30×22 мм и вторую пружину, прежде чем продеть шкант в отверстие противоположной боковины. Приклейте кривошип АА к концу шканта.

Краткий совет! Если катушка поворачивается вокруг шканта, закрепите её маленьким шурупом или гвоздём-шпилькой.

3. Аэрозольным клеем прикрепите копию шаблона блока к ореховой заготовке толщиной 13 мм, выпилите по контуру и просверлите отверстия в центре каждого торца, как указано на шаблоне. Вверните в верхнее отверстие шуруп с кольцом (рис. 7). Взяв отделочный гвоздь, сточите наждачным камнем острый кончик, согните гвоздь в виде крюка. Вклейте его эпоксидным клеем в нижнее отверстие блока ВВ.

4. Удалите все крепёжные детали, кроме тех, которые приклеены эпоксидным клеем, разъедините секции стрелы, отшлифуйте все места, которые нуждаются в этом, и нанесите отделочное покрытие на все деревянные детали, включая колёса. (Мы три раза наносили полуматовый нитролак из аэрозольного баллона.)

Примечание. Оклейте малярным скотчем концы деревянных осей, что-бы сохранить чистые поверхности для склеивания.

После каждого нанесения несколько раз выдвиньте и задвиньте шкант, выполняющий роль поршня в цилиндре, и выдвижные опоры D, чтобы детали не приклеились.

5. Заново соберите кран, добавляя в каждую колпачковую гайку по капле синего герметика для фиксации резьбовых соединений. Зафиксируйте шканты стоек Е в отверстиях выдвижных опор D отрезками резьбовой шпильки с колпачковыми гайками (рис. 3). Добавив пластиковую шайбу между поворотной платформой К и настилом С, закрепите сборку платформы самоконтрящейся гайкой с шайбой (рис. 4). Затяните гайку так, чтобы платформа не качалась, но могла вращаться свободно.

6. Привяжите конец трёхметрового шнура к катушке и проденьте свободный конец через все проушины О и пропил в верхнем конце верхней секции стрелы О/X/Y.

Привяжите шнур к верхнему кольцу блока ВВ и намотайте на катушку. Вверните шуруп с кольцом в нижний пропил решётки на нижней детали шасси А и цепляйте за него крюк, когда кран не поднимает грузы. Наденьте на каждую ось колесо и шайбу, затем нанесите каплю клея и вставьте оси в отверстия нижней детали шасси.

7. Когда высохнет клей, наденьте строительную каску, зафиксируйте стойки выдвижных опор и выдвиньте стрелу. Впереди трудная работа с тяжёлыми грузами.

2016-11-28_12-06-13

2016-11-28_12-03-29

2016-11-28_12-01-38

2016-11-28_12-00-59
