Мобильная тумба для пневмоинструментов
  • Фото: Мобильная тумба для пневмоинструментов

Габаритные размеры: 705x680x1070 (глубина х ширина х высота)

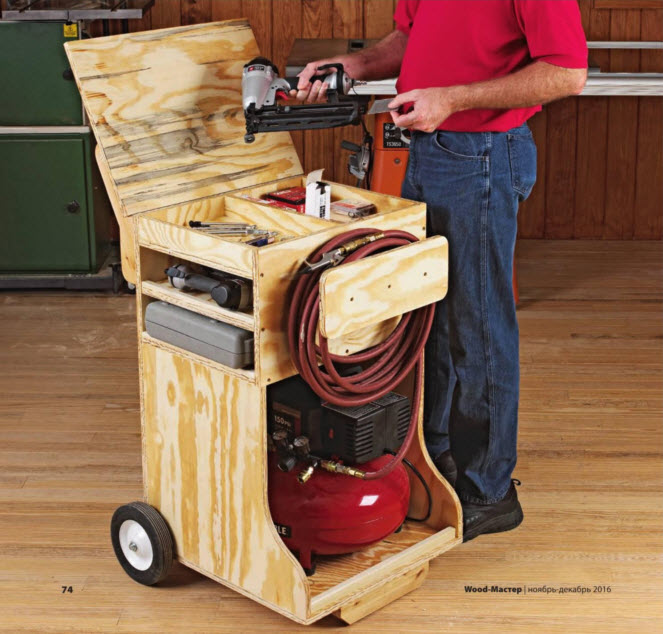

В тележке можно разместить компрессор как вертикальной, так и горизонтальной компоновки.

Если вам надоело путаться в шлангах, тянущихся от компрессора, или рыться в шкафах в поисках нейлера, этот простой в изготовлении проект избавит вас от неудобств. Потребуется только лист фанеры и несколько часов свободного времени.

Начните с изготовления корпуса

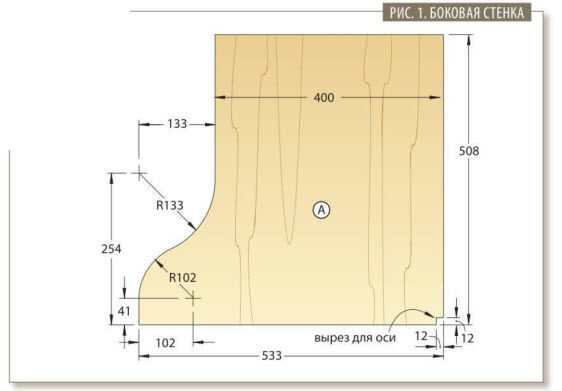

1. По указанным размерам выпилите боковые стенки А и разметьте на них контуры переднего выреза (рис. 1). Ленточной пилой или электролобзиком выпилите вырезы, оставляя небольшой припуск снаружи, затем отшлифуйте опиленные кромки до линии контура.

Краткий совет! Чтобы стенки получились одинаковыми, разметьте контуры только на одной детали и выпилите оба выреза за один приём, скрепив детали двухсторонним скотчем.

2016-11-29_12-57-08

2016-11-29_12-57-01

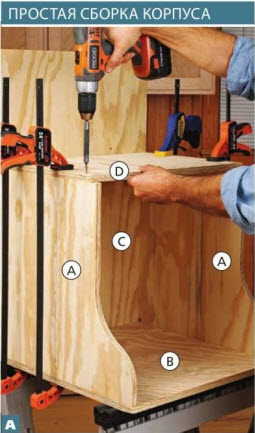

Собирая корпус с помощью шурупов и клея, фиксируйте детали струбцинами.

2. Сделайте в стенках А вырезы размерами 12×12 мм для колесной оси (рис. 1) и разъедините летали.

3. Отфрезеруйте скругления радиусом 3 мм вдоль передних кромок с обеих сторон (рис. 2).

4. Выпилите дно В, заднюю стенку С и полки D. (Советуем сразу после выпиливания шлифовать наждачной бумагой № 150 внутренние стороны деталей, чтобы они были готовы к сборке.)

5. Скрепите вместе боковые стенки А, дно В, заднюю стенку С и нижнюю полку D, используя клей и шурупы (рис. 2, фото А). Для шурупов диаметром 4,2 мм делайте направляющие отверстия диаметром 2,8 мм.

Изготовьте отсеки для принадлежностей

1. Выпилите вертикальную перегородку Е и большую среднюю полку F. Склейте обе детали вместе, выровняв полку посередине ширины перегородки, и дополнительно закрепите шурупами (рис. 2).




2016-11-29_12-58-36

2. Выпилите малую среднюю полку G (рис. 2).

Примечание. Ширина этой полки вместе с длиной большой полки F и толщиной перегородки Е должна быть равна длине полки D.

2016-11-29_12-58-22

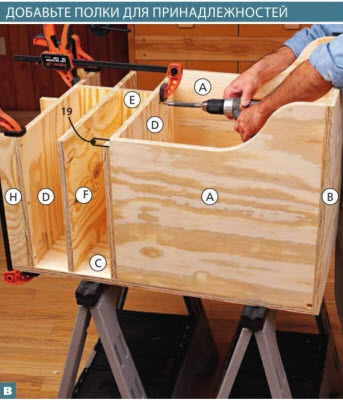

Приклеив сборку с отсеками на место, вверните шурупы через полку и заднюю стенку.

3. Приклейте малую среднюю полку G к перегородке Е точно напротив большой средней полки F (рис. 2).

4. Выпилите три верхние перегородки Н, затем приклейте их к незакреплённой верхней полке D. Выровняйте две перегородки с краями полки, а третью расположите по центру (рис. 2).

5. Приклейте и закрепите дополнительно шурупами верхнюю полку D, Н сверху вертикальной перегородки Е. Затем прикрепите эту сборку к полке D, установленной наверху корпуса, и к задней стенке С, выровняв по задней стороне (рис. 2, фото В). Передняя сторона этой сборки должна располагаться на 19 мм (или на толщину вашей фанеры) от переднего края боковых стенок А, оставляя место для установки передней панели.

6. Из обрезка сосновой доски длиной около 1 м сделайте четыре рейки для бортиков I .

Краткий совет! С большими заготовками работать проще и безопаснее, чем с короткими и тонкими. Чтобы не фрезеровать округления на тонких рейках, сначала сделайте их вдоль обеих кромок на двух широких заготовках, а затем распилите каждую из них, чтобы получить две нары заготовок указанного сечения, и отпилите бортики требуемой длины.

Приклейте боковые бортики I к полкам D, F, G, выровняв с внешними краями (рис. 3).

Добавьте переднюю панель с держателем для шланга

2016-11-29_12-58-29

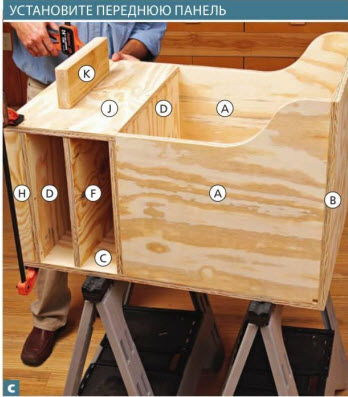

Приклейте на место переднюю панель J вместе с полкой держателя К, зафиксируйте струбцинами и вверните шурупы.

1. Выпилите по указанным размерам переднюю панель J и полку держателя К. Отфрезеруйте вдоль торцов полки скругления радиусом 10 мм.

2. Используя клей и шурупы, прикрепите к передней панели J полку держателя К, отступив 102 мм от верхнего края и выровняв по центру.

3. Прикрепите эту сборку J/К к передней стороне корпуса A-I с помощью клея и шурупов (рис. 3, фото С).

4. Выпилите держатель L и сделайте на всех четырёх углах закругления радиусом 25 мм. Затем отфрезеруйте на всех рёбрах 3-милли- метровые скругления. Выровняйте держатель L по центру полки К и закрепите клеем и шурупами (рис. 3).

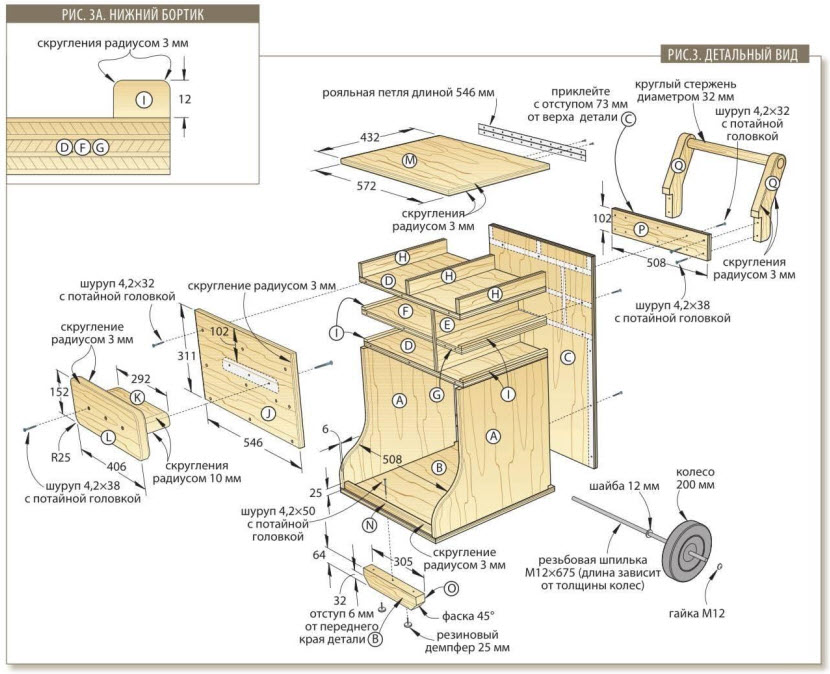

Изготовьте верхние и нижние детали

1. Выпилите крышку М и отфрезеруйте скругления радиусом 3 мм вдоль торцов и передней кромки, оставив заднюю кромку прямоугольной.

2. Прикрепите шурупами к задней кромке крышки М отрезок рояльной петли указанной длины (рис. 3).

3. Положите крышку М на корпус вровень с задней стенкой С и выровняйте боковые свесы. 11ри- крепите свободную часть рояльной петли шурупами к задней стенке (рис. 3).

2016-11-29_13-00-05

4. Выпилите ножку-опору О и сделайте на торцах фаски под углом 45° шириной 32 мм.

5. Приклейте ножку-опору О к дну корпуса, выровняв по центру и отступив 6 мм от передней кромки. Закрепите её дополнительно шурупами и добавьте снизу два резиновых демпфера диаметром 25 мм.

6. Из остатка сделанных ранее заготовок изготовьте нижний бортик N. Приклейте его сверху к панели дна В с отступом 6 мм от передней кромки (рис. 3).

Нужна удобная ручка

1. Из 19-миллиметровой фанеры выпилите основание ручки Р.

2. Из обрезков широкой доски выпилите две заготовки для стоек Q и скрепите их вместе двухсторонним скотчем, чтобы выпилить две одинаковые детали ленточной пилой. Сделайте копию шаблона стойки и прикрепите её аэрозольным клеем к одной заготовке. (Если вместо ленточной пилы вы пользуетесь электролобзиком, сделайте две копии шаблона и выпиливайте каждую стойку отдельно.) Ведите пропил рядом с линией контура, затем гладко отшлифуйте опиленные кромки.

3. Просверлите в каждой стойке Q сквозное отверстие диаметром 32 мм, как указано на шаблоне. Удалите шаблон и разъедините детали.

4. Клеем и шурупами прикрепите стойки Q к основанию ручки Р (рис. 3).

5. Приклейте сборку Р/Q к задней стенке С, отступив 73 мм сверху и выровняв по центру. Затем дополнительно вверните шурупы.

6. Вставьте в отверстия стоек Q круглый деревянный стержень диаметром 32 мм, поставьте на нём метки вровень с внешними сторонами стоек и опилите до окончательной длины. Вклейте ручку-стержень в отверстия.

Отделка и заключительные мелочи

1. Отшлифуйте все поверхности наждачной бумагой № 150, удалите пыль и нанесите два слоя бесцветного покрытия для защиты древесины.

2. Слесарной ножовкой отпилите кусок резьбовой шпильки M12 требуемой длины с учётом установки колёс, шайб и гаек на каждом конце оси. Гайки должны затягиваться так, чтобы колеса легко вращались, но не качались из стороны в сторону. Напильником удалите заусенцы и сгладьте острые ребра на концах оси. Вставьте ось в отверстия корпуса, наденьте колеса, добавьте шайбы и гайки.

2016-11-29_12-56-49

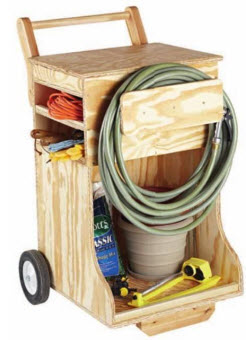

У вас нет компрессора? Этот проект можно также использовать как садовую тележку. Если вы планируете оставлять её на улице, то для изготовления лучше выбрать долговечные материалы, стойкие к воздействию воды и солнечных лучей.

2016-11-29_12-56-34

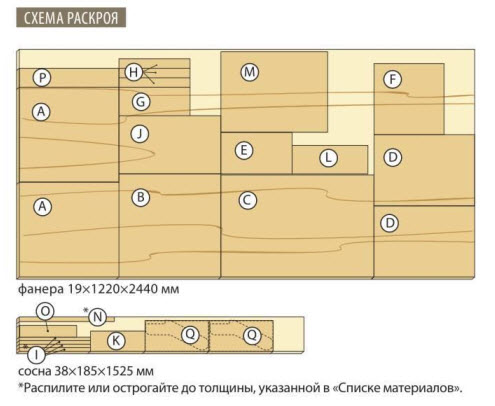

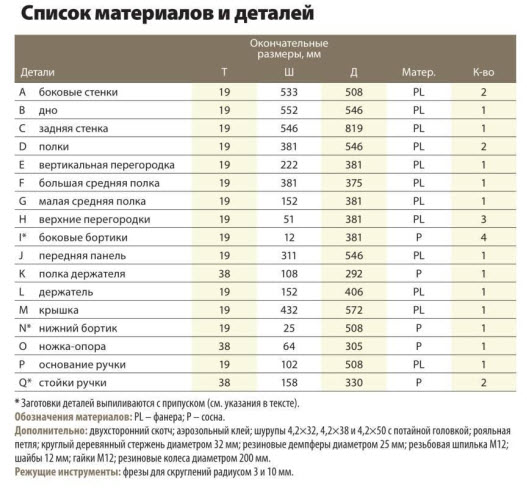

80-81-high2016-11-29_13-01-47 2016-11-29_13-01-55
